中國國家是輸配電強國，電力網遍及大江南北，近些年優先發展特高壓輸電，對居民而言，須要辨別高壓周邊增強安全警惕，對專業人員，能夠在不挨近的狀況下短時間分辨電壓等級，因而根據對一些標識物的分辨判斷等級非常關鍵。

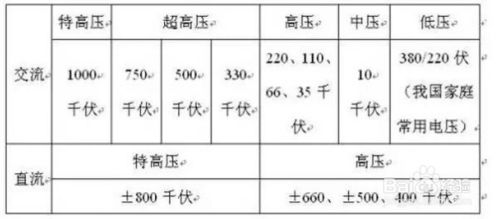

　　我國電壓等級標準

　　我國選用的電壓等級通常分成高壓、超高壓和特高壓。

　　(1)154 kV為非標準額定電壓

　　(2)66 kV和330 kV為限定發展額定電壓

　　(3)10 kV及下列輸電線路稱之為配電線路，

　　(4)1 kV以下的線路稱為低壓配電線路，

　　(5)1～10 kV線路稱之為高壓配電線路;

　　(6)35 kV及以上的電力線路稱之為送電線路，

　　(7)35 kV～220 kV線路稱之為高壓送電線路，

　　(8)330～500 kV線路稱之為超高壓送電線路。

　　依據輸配電事業的發展須要，現階段正在發展750～1000 kV或更高的電壓等級

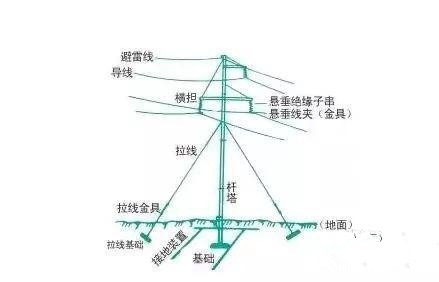

　　架空線路關鍵由下列幾條部分組成部分：

　　導線：傳導電流，那是路線的基本部分。

　　絕緣子：在導線在傳導電流時，保持三相之間互相絕緣，并對地絕緣。

　　桿塔：是以便架設導線，以使導線對地及其三相之間均有一定間距。

　　金具：連接導線和絕緣子等，把它們安裝于桿塔上的金屬附件。

　　避雷線：避免雷直接擊落在輸電線上。

　　接地裝置：連接避雷線與土壤，把雷電流導入地底下。

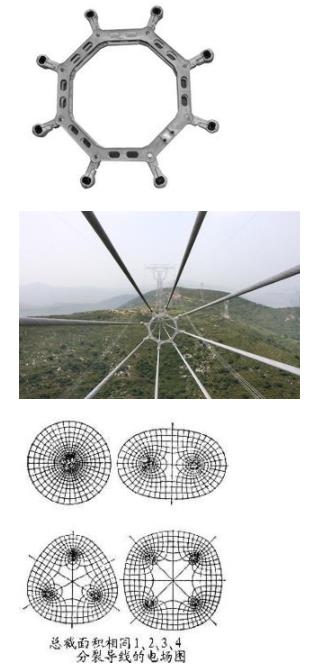

　　依據分裂導線數量分辨

　　分裂導線可讓導線周邊磁場分布改變, 進而等效地擴大了導線半徑, 減少了導線電抗; 同時也更改了導線周圍的電場分布,(因導體的載流量與導體的散熱能力成正比, 而散熱能力又與導體的表面積有關)使導線的導納也相對擴大。降低電壓降, 合理地提升路線的自然功率因數, 進而改善中低壓電力網的電能質量。

　　(1)特高壓，1000kv特高壓通常是八分裂

　　(2)750kv通常選用六分裂(這一電壓等級只能西北電網有)

　　(3)500kv通常是四分裂，可是如今時間推移輸送功率的增大，大城市周圍選用六分裂多見，全部看分裂數不可以非常精確的判定出電壓等級

　　(4)220kv一般是兩分裂，一些地區也會由于功率的原因選用四分裂導線

　　(5)110kv及以下，由于電暈不嚴重，不用分裂導線了，當然有的地方110kv采用兩分裂

　　根據輸電塔形狀判斷

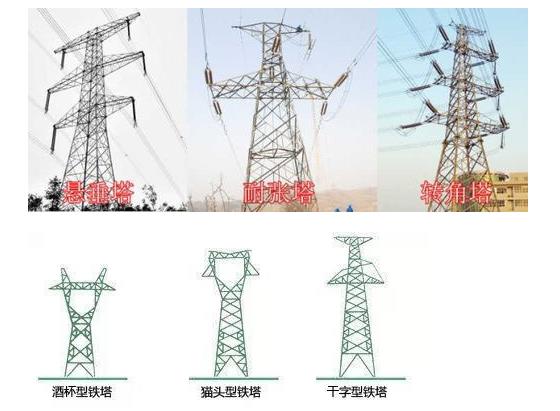

　　桿塔的類型和很多因素相關，比如輸電電壓，回路數，導、地線種類和安裝方式等。在普通人看來，*直觀的差別還是桿塔外形。根據我國輸電鐵塔設計規范，我國的輸電鐵塔按照塔型主要可以分為酒杯型塔、貓頭型塔、干字型塔、鼓型塔等。

　　(1)酒杯型塔通常用于110千伏及以上電壓等級送電線路，特別適用于重冰區或多雷區。

　　(2)貓頭型塔也是110千伏及以上電壓等級送電線路的常用塔型。它的優點在于能夠有效節省線路走廊。

　　(3)干字型鐵塔則由于其受力情況清晰直接、經濟實用，所以主要用做耐張塔及轉角塔，是220千伏及以上電壓等級送電線路的常用塔型。

　　(4)雙回路鼓型塔是雙回路鐵塔常用的塔型，導線呈鼓形布置因而得名。適用于覆冰較重地區，可避免導線脫冰跳躍時發生碰線閃絡事故。

　　絕緣瓷瓶數目：

　　在平均海拔1000米及以下地域，不一樣電壓等級下操作過電壓及雷電過電壓要求的懸垂絕緣子串的*少絕緣瓷瓶數各自是：

　　大概是1個絕緣子是6-10KV，3個絕緣子是35KV，60KV線路不少于5片，7個絕緣子是110KV，11個絕緣子是220KV，16個絕緣子是330KV;28個絕緣子肯定是是500KV。低于35KV的用針式絕緣子，無片數之分。

　　依據絕緣子層數：

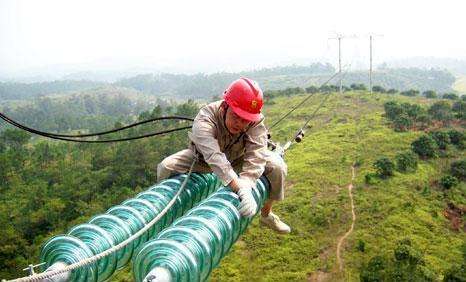

　　絕緣子是某種獨特的絕緣空間，一般而言是玻璃或陶瓷制成，是為了提升爬電距離。其形狀時飛碟狀的，一個飛碟算一篇絕緣子，絕緣子串是把若干飛碟串起來，隔離導線與桿塔用。

　　750KV，32個;500KV，25個;330KV，17個;220KV，13個;110KV，7個;66KV，5個;35KV，3個

　　假如高海拔，污穢重的地域或是關鍵的塔，片數也要增多幾片。大部分1片絕緣子能夠承受1-1.5萬伏特的電壓，但全世界，不一樣地域不一樣環境，絕緣子片數將會差別也較為大，不一樣類別的絕緣子，規定也不一樣。
