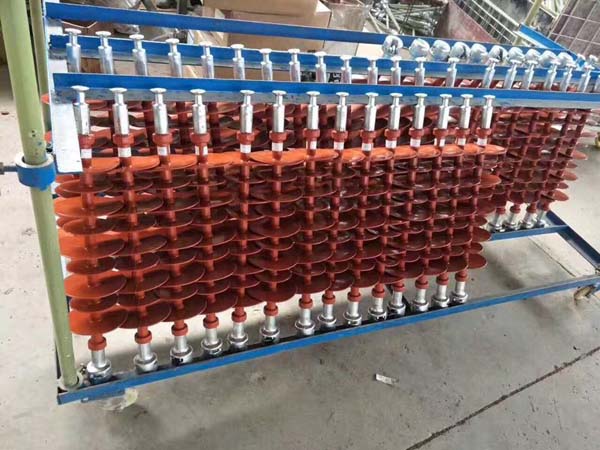

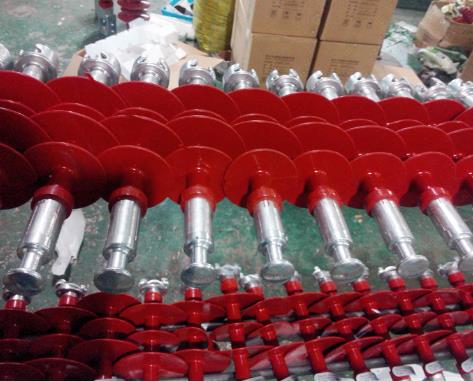

復合懸式絕緣子根本介紹

復合懸式絕緣子由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成。其硅橡膠傘裙選用整體注壓工藝，然后處理了影響復合絕緣子牢靠性的關鍵問題界面電氣擊穿。玻璃引拔棒與金具的聯接選用先進的壓接工藝，配有全自動聲波探傷檢測系統，強度高，外型漂亮，體積小，重量輕，金具鍍鋅可防銹蝕，可與瓷絕緣子交換運用，本產品結構牢靠，不損害芯棒，能充分發揮其機械強度。

復合懸式絕緣子電氣功能優越，機械強度高，內部承載的環氧玻璃引拔棒抗張抗彎強度比普通鋼材高2倍，是高強度瓷資料的8~10倍，有效提高了安全運轉的牢靠性。

復合懸式絕緣子耐污功能好，抗污功能好，抗污閃強力強，其濕耐受電壓和污穢耐受電壓為相同爬距瓷絕緣子的2~2.5倍。且不需清掃，能在重污穢的去安全運轉。

復合懸式絕緣子體積小、重量輕(僅為同電壓等級瓷絕緣子的1/6~1/9).結構輕巧，便于運送和裝置。

復合懸式絕緣子硅橡膠傘裙具有杰出憎水功能，其整體結構確保了內絕緣不受潮，不需進行預防性絕緣監測試驗，不需清掃，減少了日常保護工作量。

復合懸式絕緣子密封功能好，耐電蝕能力強，傘裙資料耐漏電起痕達TMA4.5級水平，具有杰出的耐老化、耐腐蝕、耐低溫功能，可適用于-40℃~-50℃區域。

復合懸式絕緣子具有很強的抗沖擊性和防震功能，其杰出的防脆性和抗蠕變性，不易破碎、抗曲折、抗扭強度高，可接受內部壓強，防爆力強，可與瓷、玻璃絕緣子交換效果。

由于復合絕緣子的外表多具有憎水性，其外表走漏情況與瓷絕緣子徹底不同。在動力部動力辦(1993)45號文《關于頒布電力系統電瓷防污有關規定的告訴》中，暫定復合絕緣子單位走漏距離(爬電比距)可按瓷絕緣的75%設計。

2、復合絕緣子結構

復合絕緣子是由傘盤、芯棒及金屬端頭三部分組成，對電壓等級為11OkV及以上線路運用的復合絕緣子，為改進其電壓分布，在復合絕緣子兩頭(或一端)安裝有均壓環。

3.技術參數表（產品可以根據客戶要求加工訂做，如需均壓環訂貨時請注明。）
