復合絕緣子工藝特點

　　絕緣子俗稱瓷瓶，它是用來支持導線的絕緣體。絕緣子可以保證導線和橫擔、桿塔有足夠的絕緣。它在運行中能夠承受導線垂直方向的荷重和水平方向的拉力。它還經受著日曬、雨淋、氣候變化及化學物質的腐蝕。因此，絕緣子既要有良好的電氣性能，又要有足夠的機械強度。絕緣子的好壞對線路的安全運行是十分重要的。

　　絕緣子的分類

　　絕緣子可按結構形式、功能和使用材料進行分類。

　　(1)按結構形式可分為針式絕緣子、棒式絕緣子和懸式絕緣子。

　　(2)按功能不同可分為普通型絕緣子和防污型絕緣子。

　　(3)按使用材料可分為瓷質絕緣子、玻璃絕緣子和復合絕緣子(有機硅人工合成)絕緣子。

　　復合絕緣子結構特點

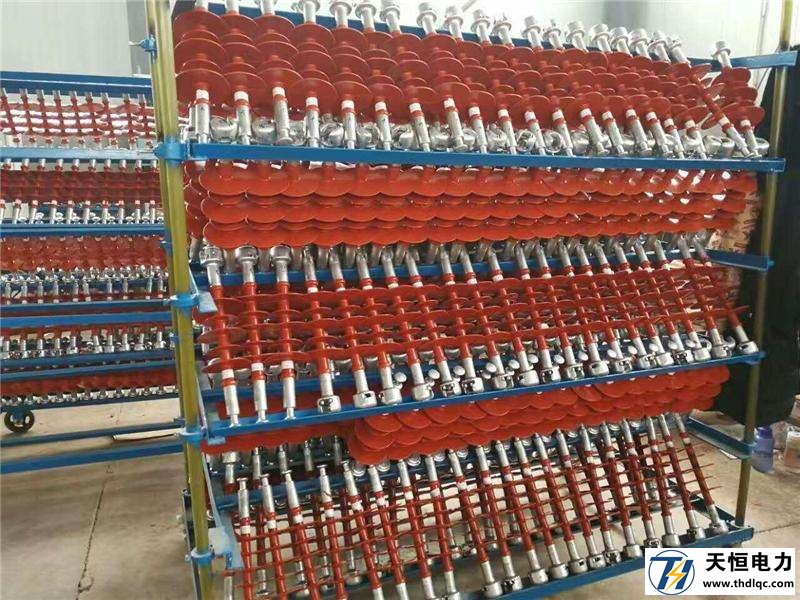

　　復合絕緣子是棒形懸式有機硅橡膠絕緣子的簡稱。復合絕緣子與傳統的瓷質絕緣子、玻璃絕緣子相比，具有質量輕、體積小、便于運輸和安裝、機械強度高以及耐污穢性能好等優點，同時在運行中可以免清掃，免預防性測試，可避免污閃事故。特別適用于城市電網和中等以上污穢地區使用。

　　復合絕緣子技術發展趨勢

　　壓接強度控目前，線路用硅橡膠復合絕緣子的*高機械強度均可達到550千牛強度等級，其機械裕度均可達1.4～1.5，甚至更高。復合絕緣子的制造技術成熟，工藝簡單，芯棒強度、金具強度和壓接強度的配合設計已較合理。按照現有的技術認識和運行經驗，復合絕緣子的壓接強度控制在(1.5～1.6)額定機構負荷，鋼腳破壞強度控制在(1.4～1.5)額定機構負荷，應是較為合理的。

　　但目前國內企業對壓接式結構的復合絕緣子長期承受彎曲、扭轉的機械性能研究并不充分，對高噸位壓接式復合絕緣子的機械可靠性方面缺乏系統、深入地研究，這也不利于運行管理部門準確、快速掌握輸變電設備的運行狀態和使用特性。

　　復合絕緣子傘型設計

　　復合絕緣子由于脫模上的困難，其傘裙直徑難以同盤形懸式瓷、玻璃絕緣子的盤徑大小一致，因此，早期復合絕緣子傘裙盤徑和傘間距設計相比進行大量研究后，所確定的傘裙設計原則的盤形懸式瓷、玻璃絕緣子不大合理。當在長期高濕度大氣條件下運行時，若高壓絕緣子憎水性出現部分喪失或完全喪失時，易發生傘裙間飛弧短接而導致閃絡事故，嚴重地威脅電網安全可靠運行。

　　目前，對于輸電線路用復合絕緣子，其傘裙形狀較以往有了大幅改進，基本上以“大小傘”、“三傘結構五傘組合”和“兩大兩中”三種傘型為主，傘徑達到200毫米，傘間距達到了140毫米;對于各類空心復合絕緣子，要防止較為密集的傘裙結構設計易在大雨或暴雨下雨水連成鏈狀，引起雨閃。因此，復合絕緣子傘裙形狀的優化設計仍是一個需要系統研究的重點。
