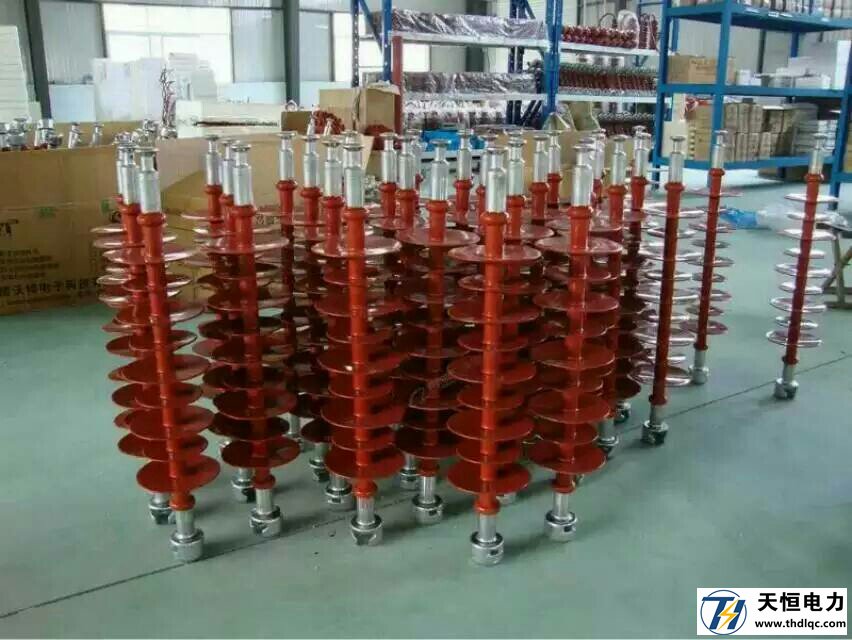

復合絕緣子的尺寸偏差技術要求

　　除非另有規定，復合絕緣子尺寸偏差應符合如下規定(d為檢查尺寸，單位mm)：

　　a)當d≤ 300時：±(0.04d+1.5)mm ;

　　b)當d> 300時：±(0.025d+6)mm，*大偏差為±50mm。

　　設計與制造

　　復合絕緣子至少由兩部分絕緣體組成，即芯棒和護套，并配以金屬附件。

　　芯棒

　　芯棒是復合絕緣子的內絕緣部分，用于保證設計的機械強度。芯棒用玻璃纖維增強樹脂棒制成，應具有較好的耐酸腐蝕性能，宜采用耐酸芯棒。

　　芯棒應能在較大溫度范圍內承受長期的機械負荷，同時還應承受長期的工作電壓和短時過電壓的作用。注射工藝應采用耐高溫芯棒。芯棒應滿足DL/T 864的要求。

　　芯棒在縱向和橫向介電強度、玻璃絲含量、吸濕性等方面應滿足嚴格的質量控制標準，其染色滲透試驗、水擴散試驗應分別符合GB/T 19519附錄D的第5.4.1條和5.4.2條的規定。

　　護套和傘裙護套是復合絕緣子的外絕緣部分，它提供所需的爬電距離和保護芯棒免受氣候影響。傘裙是護套的突出部分以增加爬電距離。220kV及以下電壓等級芯棒護套的*小厚度應不小于3.0mm，500kV電壓等級芯

　　附　錄　AQ/JDL 1.108—2006

　　棒護套的*小厚度應不小于4.5mm，護套傘裙為同種材料制成。

　　護套與傘裙應是整體成型(采用注射或熱壓成型)。

　　復合絕緣子護套與芯棒之間以及傘裙與護套之間的界面應是**性的粘接。 粘接部分應高度密實，沒有氣泡和縫隙，以防止污穢物和水氣進入，且粘接強度應大于復合材料自身的破壞強度。
