懸式絕緣子的簡介,結構及參數

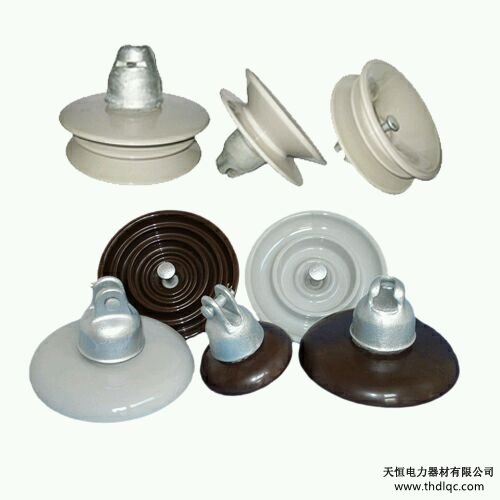

　　懸式絕緣子，一般由絕緣件(如瓷件、玻璃件)和金屬附件(如鋼腳、鐵帽、法蘭等)用膠合劑膠合或機械卡裝而成。絕緣子在電力系統中應用很廣，一般屬于外絕緣，在大氣條件下工作。架空輸電線路、發電廠和變電所的母線和各種電氣設備的外部帶電導體均須用絕緣子支持，并使之與大地(或接地物)或其他有電位差的導體絕緣。

　　懸式絕緣子有普通型、防污型、空氣動力型、漩渦型以及直流絕緣子等。

　　需要說明的是，對于同一種等級、同一類型的絕緣子，生產的廠家不同，絕緣子的結構也可能有差別，但是它們的結構參數都應該滿足相應的標準要求。兩個不同廠家生產的直流懸式絕緣子XZP-300，兩個廠同一型號的絕緣子結構參數是相同的，兩個絕緣子相應的結構參數是，公稱直徑：400mm;機構高度195mm;爬電距離：635mm。不同廠家相同等級絕緣子的機構形狀不同，是源于不同的設計思想。

　　一般來說，絕緣子的傘形結構的設反映出其電氣性能方面的特點，因為懸式絕緣子在電氣性能方面起作用的就是散盤。其主要的形狀結構參數包括結構高度、公稱直徑、爬電距離(泄露距離)、表面積、L/H、形狀因素、棱下系數、造型系數、片間*短距離、片間爬距/片間距、棱端距之和、上表面傾角和次外棱長等。這些參數也是絕緣子的定型參數。

　　盤形懸式絕緣子工藝特點

　　雙層或者三層傘結構耐污絕緣子爬距大，傘形開放，群內光滑無棱，積灰速度低，風雨自潔性能好。絕緣子串元件結構高度和盤徑配合適當可以提高串的濕閃絡電壓，因此常要求縮小絕緣子頭部，增大盤徑和縮短腳。但是過短的腳以及盤徑過大都不便于帶電作業，在考慮輸電線路覆冰和淋雨情況下時，鋼腳過短很容易使絕緣子傘裙橋接，降低閃絡電壓。通常機電破壞強度較高的絕緣子，其鋼帽的尺寸較大，結構高度較高，因此，盤徑應該相應增大。實踐經驗得出：絕緣子的垂直閃絡距離和水平閃絡距離的比在1.1-1.3之間較為適合。鐘罩型防污懸式絕緣子吸收了歐、美和日本防霧型絕緣子的結構特點，利用傘內外受潮的不同期性及傘下高棱的抑制放電作用，防污性能較好，人工污穢和自然污穢實驗結果表明，其污閃電壓比同級普通絕緣子可提高20%-50%。同一強度等級的普通型和耐污型絕緣子采用相同的球窩連接尺寸，以便互換。
