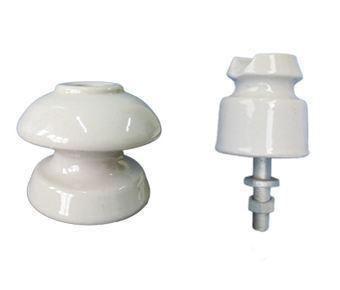

蝶式陶瓷絕緣子是某種蝶形供戶外支撐和絕緣電力線路的可擊穿型瓷瓶絕緣子。具備兩個或多個傘裙和類似圓柱形的外形，它還有一個軸向穿通的安裝孔和一個用以固定不動輸電線的圓周槽。用以6—35千伏輸變電配電線路。

　　蝶式陶瓷絕緣子分成高壓蝶式瓷瓶絕緣子和低電壓蝶式瓷瓶絕緣子兩種。

　　高壓蝶式絕緣子型號有E-6、E-10。型號規格中的字母含義：E-蝶式瓷瓶絕緣子;破折號后面的數字--表述額定電壓(千伏)。

　　低電壓蝶式絕緣子型號有ED-1、ED-2、ED-3。型號規格中的字母含義;E-蝶式瓷瓶絕緣子;D-低電壓;破折號后面的數字--表述尺寸大小的編號。

　　陶瓷絕緣子類產品中的蝶式瓷瓶絕緣子跟針式絕緣子主要運用于高壓低壓電力線路 采用，懸式絕緣子用以高壓電力線路采用，陶瓷絕緣子是某種特殊性的絕緣控件，可以在架空電力線路中起著關鍵功能。前些年間陶瓷絕緣子多用以電線桿，漸漸地發展于高型高壓電線連接塔的一端掛了很多盤狀的絕緣體,這種是以便提升爬電距離的,一般由陶瓷制作而成,就叫陶瓷絕緣子。

　　陶瓷絕緣子在架空電力線路中起著兩個基礎功能，即支撐輸電線和避免電流回地，這兩個功能必需取得保障，陶瓷絕緣子不應當由于自然環境和電負荷條件產生變化造成的各種各樣機電工程應力而失效，不然陶瓷絕緣子就不容易形成重大的功能，就會損害整條配電線路的采用和運行壽命。
