1輕風震動特性與常見防振方式
①振動幾率大，因為較小風力只能造成微風振動，如果不采取防振措施，絕大多數路線均有一段時間處在微風震動情況。
②振幅小、頻率高，一般微風振動幅值不超過10mm[輸電線路導線的振動和防振]，頻率位于數HZ至100HZ之間，對于架空導地線而言，小振幅振動下會產生微動磨損，假如外部降水腐蝕不銹鋼較強，微動損壞后將導致鋼芯的迅速生銹、沖擊韌性降低。
③受地形、檔距、架設高度、架設張力影響明顯。開闊地容易產生微風振動，檔距越大，越容易發生微風振動。對于高電壓等級線路，架設高度較高，此時導地線平面的氣流受地面地線影響較小，更容易出現微風振動;架設張力越大，振動對導地線損傷越嚴重。
④導線振動波沿導線呈“駐波”分布，波形為正弦波，如圖1[_架空輸電線路防振問題探討]。導電線沿岸波腹位置振幅較大。
常見防振手段包括安裝防震錘、阻尼線，或者防震錘與阻尼線結合使用。高頻振動主要由阻尼線防振，低頻振動主要由防振錘防振。普通檔距導線由于檔距小和導線懸掛點較低，一般采用防振錘防振。振動時，導線帶動防振錘一起振動，導線的振動能量被防振錘吸收，從而起到對導線的保護作用[輸電線路導線的振動和防振]。防震錘材質要求依照《DL/T 1099-2009 防振錘技術條件和試驗方法》執行。
大超越由于振動時間長，要求將振幅限制在更低水平，振幅不超過普通檔位的50%，一般采用阻尼線與防震錘相結合的手段，此外部分風振條件特別惡劣，防震錘無法滿足要求的區域，需采用阻尼線加防震錘方法保持風振抑止。

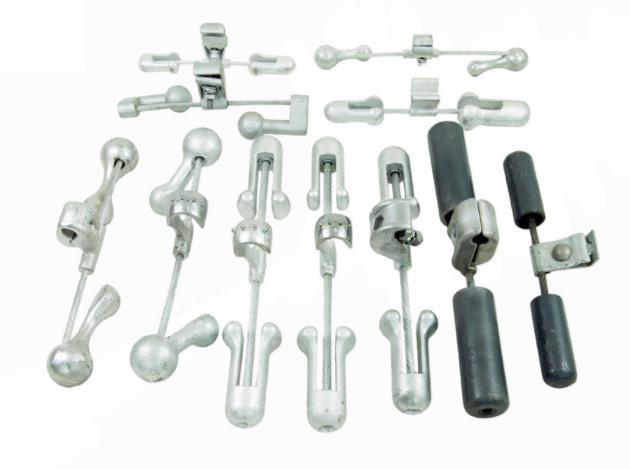

2 防振錘
①司托克防振錘
司托克防振錘的兩邊圓筒形重錘質量相等，具有2個固有諧振頻率，通過線夾夾板安裝于導線，安裝位置應纏繞鋁包帶。
② 4R 防振錘(FR防振錘)
兩端錘頭的重量不等，至線夾的間距也不相等，這樣就得到了4個諧振頻率。

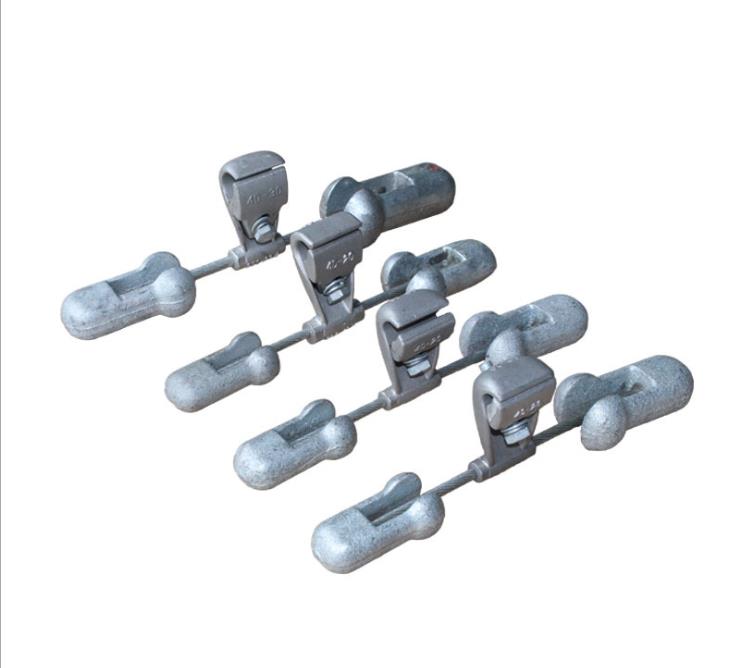

錘頭制成偏心茄子形狀，相互對著安裝在線夾兩端的鋼絞線上。錘頭與線夾成60°而產生預扭矩。該種防振錘具有較多的共振頻率和較寬的頻帶。
③海馬防振錘(防滑防振錘)
海馬防振錘首要指安裝上選用預絞絲方式防滑，錘頭自身與別的類別防震錘相同。將防震錘根據預絞絲與輸電線固定，從而防止防震錘松動、拖動。
防震錘安裝數目
①單輸電線的防震錘總數
中國大陸通常按下表明確防震錘安裝數量[電力工程高壓送電線路設計手冊(第二版)]：
上表中的安裝數量一般情況有任何多的安全裕度，局部設計院會擴張上表中的檔距范疇。
②分裂導線
二分裂導線采用垂直排列時沒有間隔棒，此時其防震錘安裝數量與單導線一致。裝設間隔棒的分裂導線，由于間隔棒的阻尼作用，路線振動變弱，對防振要求比單導線寬松。對于四分裂導線，寬闊地貌通常600嗎以上開始裝設防震錘，600-800米檔距每根子導線裝設2個防震錘，800-1000米檔距每根子導線裝設4個，大于1000米時每根子輸電線裝設6個。[電力工程高壓送電線路設計手冊(第二版)]
防震錘安裝距離
因為導線振動時波長是隨風和應力的尺寸而轉變的,在振動的風力范圍內，波長在*大值和*小值之間來回變化。因而，防振錘安裝時應當照料對較大半波長和*小半波長都能起到一定防振作用，而且對其它半波長也有起到較好的防振作用。為了兼顧對*大波長、*小波長振動的抑制效果，通常做法是使防震錘安裝位置處的*大、*小波長均有必須的振幅，進而有益于振動能量的耗費，通常使防震錘安裝位置b1處的較大、*小波長振動的相角相等，也即圖為中sin(θM)=sin(θm)，此時θM=180°-θm。
