硅橡膠安全護罩 變壓器保護罩 變壓器出線護罩

　　絕緣護套材質：天然硅橡膠。

　　絕緣護套顏色：紅色、黃色、綠色、黑色。

　　耐 壓 等 級：330KV

　　阻 燃 性：一級

　　抗 老 化 度：A級

　　絕緣護套用途：避雷器、變壓器等絕緣，防雨，防污，預防蛇、鳥、鼠等小動物帶來的短路災害。

　　產品特點：產品具有韌性好、疏水性強、抗紫外線，適用于電力設備配電變壓器、避雷器、戶外開關、母線 排等接線端頭絕緣安全護具，能有效地防止裸露在外的電氣設備接線端頭，由于各種原因造成損壞電力設 施和觸電傷亡事故的發生。

　　絕緣護套的特點： 1. 柔性橡膠原料，產品壽命≥20年

　　2. HTV固態高溫硫化成型工藝，厚度2-3mm

　　3. 高柔韌性、抗撕裂

　　4. 抗紫外線、耐老化、適于戶外長期運行條件

　　5. 優異的疏水特性

　　6. 耐爬電性

　　7. 絕緣性能優異;絕緣強度≥35kV/mm

　　8. 可提供紅、黃、綠、黑相色，兼有相序識別特點

　　絕緣護套的作用：防止因電氣接點裸露在成的人身觸電。防止對樹枝等異物搭接貨小動物爬行造成相間短路。消除酸雨對變壓器接點的腐蝕(今年我國的酸雨發生率明顯上升)，杜絕因此引發的運行故障。

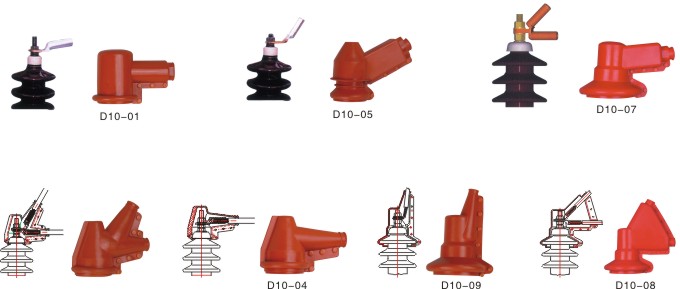

　　(1) 接線端子安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
高壓 進線	D10-01	接線端子	FT10-D02A	橫	1x16-1502	20～500kVA	硅橡膠
	D10-04		FT10-D01A	橫	1x16-952	20～500kVA
	D10-05		FT10-D05B	斜	2x16-952	20～500kVA
	D10-06		FT10-D06AB	橫	1x16-952	20～500kVA
	D10-07		FT10-D07B	斜	2x16-952	10～630kVA
	D10-08		FT10-D08AB	橫	2x16-952	10～630kVA
	D10-09		FT10-D09B	斜	1x16-952	10～630kVA

　　(2)油變線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
高壓進線	G10-01	M16油變線夾0?	FT10-G01A	斜	1x162-1202	20-500kVA	硅橡膠
	G10-03	M22油變線夾0?	FT10-G05B	斜	1x162-2402	20-500kVA
	G10-02	0?設備線夾1，2號單0?孔油變經夾	FT10-G04A	橫	1x162-702	20-500kVA
	G10-06	油變線夾30 M16以下油變線夾	FT10-G06B	斜	2x162-2402	10-630kVA
	G10-07		FT10-G07B	斜	1x162-1202	10-630kVA
	G10-20	M22及以下雙槽油變線夾	FT10-G20B	斜	1x162-2402	10-630kVA

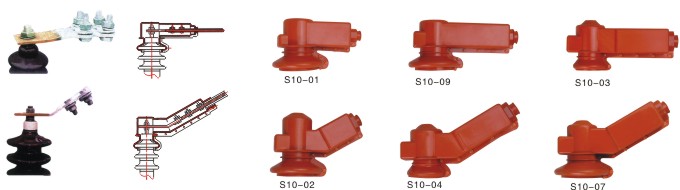

　　(3) 設備線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
高壓進線	S10-01	1、2設備線夾0?	FT10-S01A	橫	1x2-702	20-500kVA	硅橡膠
	S10-02	1、2設備線夾30?	FT10-S02B	斜	1x22-702	20-500kVA
	S10-03	3、4設備線夾0?	FT10-S03A	橫	1x22-1502	20-500kVA
	S10-04	3、4設備線夾30?	FT10-S04B	斜	1x22-2402	20-500kVA
	S10-07	3、4設備線夾30?	FT10-S07B	斜	1x22-2402	20-500kVA
	S10-09	3、4設備線夾0?	FT10-S09A	橫	1x952-2402	100-800kVA

　　(4) 氧化鋅避雷器護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
高壓 進線	DB10-01	復合氧化鋅避雷器 +接線端子	FT10-DB01	橫	1x162-952	6-10kV配電型	硅橡膠
	DB10-02		FT10-DB02	橫、橫	2x162-952	6-10kV配電型
	DB10-04		FT10-DB04	橫、橫	2x162-952	6-10kV配電型
	DB10-1		FT1-DB04	橫	2x162-2402	220-380V
	DB10-03	閥式避雷器	FT10-DB03	豎	1x162-2402	6-10kV配電型

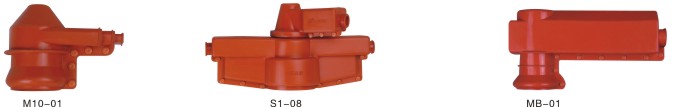

　　(5)母排、計量箱、并溝線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
高壓進線	M10-01	60x6及下母排	FT10-M03	橫	1x6x60	10-630kV	硅橡膠
	S1-08	JLS-10計量箱接線夾型	FT10-S08	三通	3x162-952	JLS-10
低壓出線	MB-01	B3并溝線夾+母排	FT1-MB01	橫	2x502-2402	10-630kV

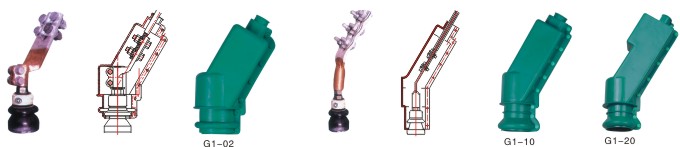

　　(6) 油變線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓 出線	G1-02	M16油變 線夾30?	FT1-G01B	斜	1x352-2402	20-500kVA	硅橡膠
	G1-10	M22油變 線夾30?	FT1-G05B	斜	1x352-2402	20-500kVA
	G1-20	M22及以下雙槽油變線夾30?	FT1-G20B	斜	1x952-2402	10-630kVA

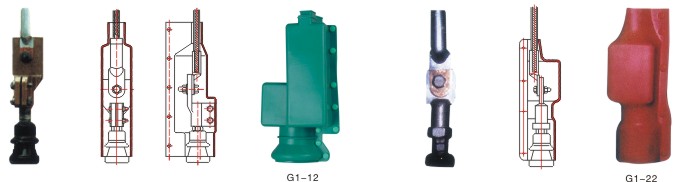

　　(7) 油變線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓出線	G1-12	M16油變線夾0?	FT1-G12A	橫	1x352-2402	20-400kVA	硅橡膠
	G1-22	M22油變線夾0?	FT1-G12A	橫	1x352-1502	20-400kVA	非熱縮

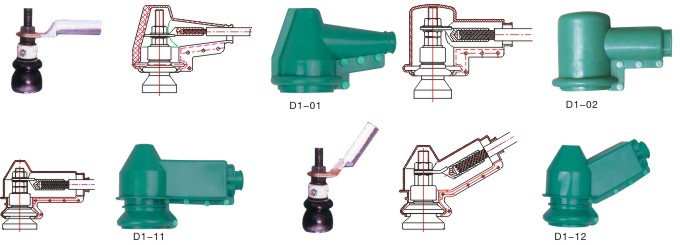

　　(8) 接線端子安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓出線	D1-01	接線端子	FT1-D01A	橫	1x352-952	20-500kVA	硅橡膠
	D1-02		FT1-D02A	橫	1x352-1502	20-500kVA
	D1-11		FT1-D03A	橫	1-2x1202-2402	20-500kVA
	D1-12	30?接線端子	FT1-D04B	斜	1-2x1202-2402	20-500kVA

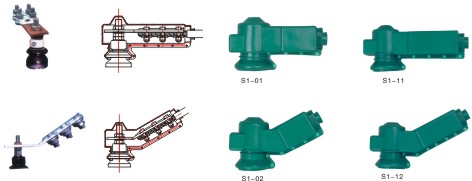

　　(9) 設備線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓 出線	S1-01	1-2設備線夾0°	FT1-S05A	橫	1x352-952	20-500kVa	硅橡膠
	S1-02	1-2設備線夾30°	FT1-S06B	斜	1x352-952	20-500kVa
	S1-11	3-4設備線夾0°	FT1-S03A	橫	1x1202-2402	20-500kVa
	S1-12	3-4設備線夾30°	FT1-S04B	斜	1x1202-2402	20-500kVa

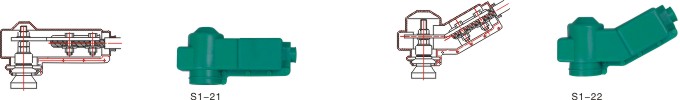

　　(10) 設備線夾安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓出線	S1-21	1-2設備線夾0°	FT1-S21A	橫	1-2x162-1502	10-100kVa	硅橡膠
	S1-22	1-2設備線夾30°	FT1-S22B	斜	1-2x162-1502	10-100kVa

　　(11) 母排安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓出線	M1-01	60母排	FT1-M01	橫	1x6x60	10-100kVa	硅橡膠
	M1-02		FT1-M02	橫	1x6x60	10-100kVa

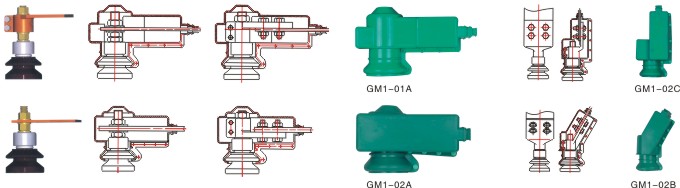

　　(12) 油變母排安全護罩

類別	訂貨代號	配用金具 名稱	護罩				備注
	護罩		型號	接線方式	導線數x規格	適用變壓器容量
低壓 出線	GM1-01A	M22油變 60 母排	FT1-GM01	橫	1x10x60	10-630kVa	硅橡膠
	GM1-02A	M22油變100母排	FT1-GM02A	橫	1x10x100	10-630kVa
	GM1-02C	M22油變100母排	FT1-GM02C	豎	1x10x100	10-630kVa
	GM1-02B	M22油變100母排	FT1-GM02B	斜	1x10x100	10-630kVa

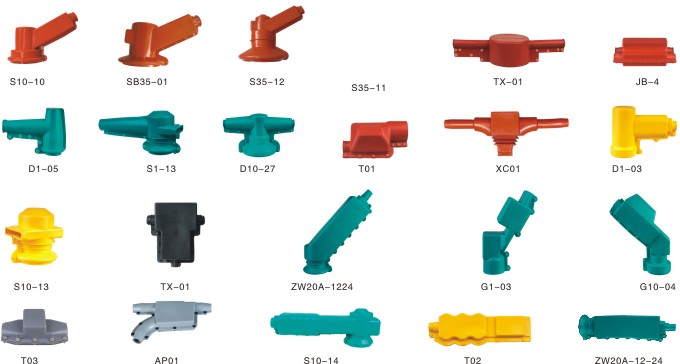

　　(13) 另類護罩

類別	訂貨代號	配用名稱	護罩			備注
	護罩		型號	配用金具名稱	接線方式
低壓出線	S10-10	10kV真空斷路器絕級護罩 ZW32-12G/630-20	F10-S10B	3、4號設備線夾300	斜	硅橡膠
	SB35-01	35kV電站型避雷器絕緣護罩	F35-SB01B	3、4號設備線夾300	斜
	S35-12	35kV變壓器絕緣護罩	FT35-S12B	3、4號設備線夾300	斜
	S35-11	隔離開關絕緣護罩	S35-S11B	3、4號設備線夾300	斜
	TX-01	并溝線夾護罩	/	/	橫
	JB-4	雙進雙出并股線夾護罩	/	水平接線	橫
	D1-05	接線端子	FT10-D05A	接線端子	橫
	S1-13	雙口徑護罩	FT1-S13	/	橫
	D10-27	計量箱雙向護罩	FT10-D27A	接線端子	橫
	XC01	110kV懸垂線夾絕緣防罩	F110-XC01	XGU懸垂線夾	/
	T01	/	FT1-01	M22油變線夾	豎
	D1-03	接線端子	FT10-D03A	接絲端子	橫
	S10-13	單口徑護罩	FT10-S13	/	橫
	TX-01	T型線夾絕緣護罩	F-TX01	T型線夾	/
	ZW20A-1224	戶外真空斷路器	FT10-S1224	3、4號設備線夾30°	斜
	G1-03	10kV配變低壓60°出線防護罩	FT1-G03	M22油變100母排	斜
	G10-04	雙出線護罩	FT10-T04C	M16及以下油變線夾	斜
	T03	黃銅線夾護罩	FT10-T03	1、2號設備線夾0°	橫
	AP01	楔型線夾絕緣護罩	F-AP01	JXL楔形線夾	/
	S10-14	真空開關短銅排連接3#、4#設備線夾先垂接絕緣護罩	FT10-S14	3、4號設備絲夾0°	豎
	T02	設備線夾護罩	FT10-02	3、4號設備線夾	豎
	ZW20A-12-24	戶外真空斷路器	FT10-S12-24	M16油	橫­
