一、概述

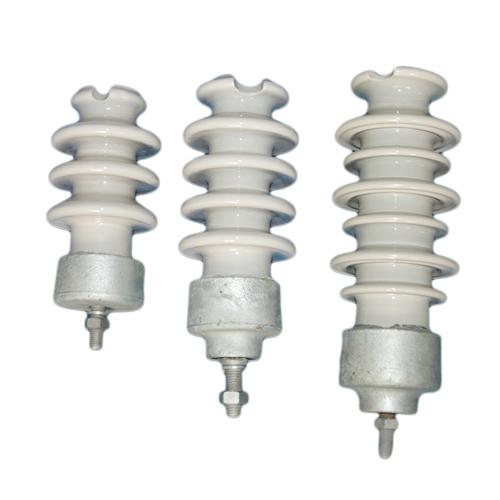

線路柱式絕緣子是由*地膠裝在金屬底座上，有時還有一個帽的一個或多個絕緣件組成的一種鋼性絕緣子，并可用裝在金屬底座上的雙頭螺栓或一個或幾個螺栓鋼性地安裝在支持結構上。用于標稱電壓高于1000V，頻率不大于100Hz，海拔不超過1000m，普通地區和中、重污穢地區的交流電力線路中絕緣和支持導線用，其安裝地點的環境溫度在-40℃~+40℃之間。
線路(實心)柱式絕緣子可代替針式絕緣子，針式絕緣子屬B型絕緣子，運行中容易產生擊穿、損壞現象，鋼化玻璃絕緣子此時會自破，而瓷絕緣子不會自破。因而電業部門要花費大量的人力、物力對瓷絕緣子進行電氣檢測和預防性試驗，在經濟和安全供電方面有一定不足之處。因此，隨著制造技術的發展，促使出現了線路(實心)柱式絕緣子。這種絕緣子均具有實心絕緣體，屬A型絕緣子，因而運行中不必擔憂沿絕緣體內部發生擊穿，這是它的一大優點。
線路柱式瓷絕緣子按額定雷電沖擊耐受電壓值分為95、105、125、150、170、200、250和325kV八個等級；按額定彎曲破壞負荷值分為3、5、8和12.5kN四個等級；按其安裝方式分為直立安裝和水平安裝二種；按其與高壓導線的連接方式分為頂部綁扎型和頂部線夾型二種；按鋼腳與底座連接方式分為可分離式（螺紋連接）和不可分離式二種。
我公司生產的PSN-105/5ZS連接螺紋有M16、M18、M20三種可供選擇，同時為了提高爬電距離，開發了PSN4-105/5ZS耐污型產品。
GB/T 1001.1-2003 《標稱電壓高于1000V的架空線路絕緣子 第1部分 交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》
GB/T 21206-2007 《線路柱式絕緣子特性》
JB/T 8509-1996 《高壓線路柱式瓷絕緣子》
三、型號說明
JB/T8509-1996標準規定：
PS——線路柱式瓷絕緣子；
J——線夾型，綁扎型不表示；
N——較長爬電距離（正常爬電距離不表示）；
“—”后數字為雷電全波沖擊耐受電壓值，kV；
“/”后數字為彎曲破壞負荷值，kN；
Z——直立安裝，水平安裝不表示；
S——螺紋連接式。
GB/T 21206-2007標準規定：
R——線路柱式絕緣子；
R后的數字表示彎曲破壞負荷值，kN；
隨后的字母E或J表示金屬附件外膠裝或內膠裝；
再后的字母T、C、H分別表示頂部綁扎型、直立安裝的頂部線夾型或水平安裝的頂部線夾型；
后綴的數字表示規定的雷電沖擊耐受電壓值，峰值kV；
后綴的字母N或L分別表示標準的和較長的爬電距離。
四、外形及尺寸
|
絕緣子型號 |
圖號 |
雷電全波沖擊耐受電壓 kV
（峰值）
不小于 |
工頻濕
耐受電
壓 kV
（有效
值）
不小于 |
*小公稱爬電距離
mm |
額定彎曲破壞負荷
kN |
公稱
總高
H
mm |
絕緣件*大公稱直徑
D
mm |
頭部
尺寸
圖號 |
底座接觸面公稱直徑
d
mm |
底座
中心
螺孔 |
重量
kg |
|
|
GB/T21206
-2007 |
JB/T8509 -1996 |
|||||||||||
|
R3ET105N |
PS-105/3Z |
1 |
105 |
40 |
300 |
3 |
224 |
120 |
4 |
90 |
/ |
2.9 |
|
R5ET105L |
PSN-105/5ZS |
2 |
105 |
40 |
360 |
5 |
283 |
125 |
4 |
60 |
M16/
M18/
M20 |
4.8 |
|
PSN4-105/5ZS |
3 |
105 |
40 |
450 |
5 |
330 |
125 |
4 |
60 |
M16 |
5.4 |
|
|
R8ET95L |
PSN-95/8ZS |
2 |
95 |
38 |
350 |
8 |
222 |
145 |
4 |
90 |
M20 |
|
|
R8ET125L |
PSN-125/8ZS |
2 |
125 |
50 |
530 |
8 |
305 |
150 |
4 |
100 |
M20 |
|
|
R8ET170L |
PSN-170/8ZS |
2 |
170 |
70 |
720 |
8 |
370 |
160 |
4 |
90 |
M20 |
|
|
絕緣子 型號 |
雷電全波沖擊耐愛電壓（KV） |
工頻濕耐受電壓（kv） |
機械彎曲破壞負荷（KN） |
爬電距離（mm） |
H
（mm） |
D
（mm） |
d
（mm） |
頭部尺寸標準圖號 |
底座中心螺孔 |
|
PS-200/12.5ZS |
200 |
85 |
12.5 |
620 |
430 |
180 |
120 |
4b或c |
M20 |
|
PS-250/12.5ZS |
250 |
95 |
12.5 |
860 |
510 |
190 |
120 |
4b或c |
M20 |
|
PS-325/12.5ZS |
325 |
140 |
12.5 |
1200 |
660 |
200 |
140 |
4b或c |
M24 |
|
PSN-95/12.5ZS |
95 |
38 |
12.5 |
350 |
222 |
165 |
100 |
4b |
M20 |
|
PSN-125/12.5ZS |
125 |
50 |
12.5 |
530 |
305 |
170 |
100 |
4b |
M20 |
|
PSN-170/12.5ZS |
170 |
70 |
12.5 |
720 |
370 |
180 |
100 |
4b |
M20 |
|
PSN-200/12.5ZS |
200 |
85 |
12.5 |
900 |
430 |
190 |
120 |
4b或c |
M20 |
|
PSN/12.5ZS |
250 |
95 |
12.5 |
1140 |
510 |
200 |
120 |
4b或c |
M20 |
|
PSN-325/12.5ZS |
325 |
140 |
12.5 |
1450 |
660 |
210 |
140 |
4b或c |
M24 |
